虚拟系统介绍

虚拟系统（Virtual System），简称为VSYS，能够将一台物理防火墙在逻辑上划分成多个虚拟防火墙，每个虚拟防火墙系统都可以被看成是一台完全独立的防火墙设备，可以拥有独立的系统资源，且能够实现防火墙的大部分功能。每个虚拟防火墙系统之间相互独立，不允许直接相互通信。

VSYS具有以下特征：

• 每个VSYS拥有独立的管理员；
• 每个VSYS拥有独立的虚拟路由器、安全域、地址簿、服务簿等；
• 每个VSYS可以拥有独立的物理接口或者逻辑接口；
• 每个VSYS拥有独立的安全策略。

不同型号的安全网关支持的最大VSYS个数不同，如果想增加支持的VSYS个数，请向代理商购买相应的许可证。

VSYS对象

本节主要介绍VSYS的对象，包括根VSYS和非根VSYS、管理员以及VRouter、VSwitch、安全域和接口。

根VSYS和非根VSYS

系统默认有一个根VSYS（Root VSYS），根VSYS不能被删除。安装VSYS许可证并重启设备后，用户可以创建或者删除非根VSYS（Non-root VSYS）。创建或者删除VSYS时，需要遵循以下原则：

• 只能在根VSYS中创建或者删除非根VSYS。
• 只有根VSYS中拥有RXW权限的管理员才能创建或者删除VSYS。关于管理员权限的详细信息，请参阅本章中的管理员一节。
• 当创建一个非根VSYS时，系统自动创建与该VSYS相对应的下列对象：
  • 一个RXW权限的VSYS管理员，名称为admin，密码为vsys_name-admin
  • 一个VRouter，名称为vsys_name-vr
  • 一个三层安全域，名称为vsys_name-trust
  例如，创建vsys1时，系统自动创建一个RXW管理员，该管理员的默认用户名为admin，默认密码为vsys1-admin；一个名称为vsys1-vr的默认VRouter、一个名称为vsys1-trust的三层安全域，该安全域自动绑定到vsys1-vr上。
• 当删除一个非根VSYS时，VSYS中的所有对象均会被删除。
• 根VSYS拥有默认VSwitch，即VSwitch1，创建非根VSYS时，不会创建默认VSwitch，因此，在非根VSYS中创建二层安全域时，需要先创建属于该VSYS的VSwitch。在非根VSYS中创建的第一个VSwitch即为该VSYS的默认VSwitch，该VSYS中创建的二层安全域会自动绑定到该默认VSwitch。

管理员

每个VSYS都拥有自己独立的管理员。根VSYS中的管理员称为根系统管理员，非根VSYS中的管理员称为非根系统管理员。管理员的权限分为RX（读-执行）和RXW（读-执行-写）两种。关于如何配置管理员及管理员权限，请参阅配置系统管理员一节。

创建VSYS管理员并进行相关配置时，需要遵循以下原则：

• 管理员名称中不能包含“\”符号。
• 非根系统管理员可以通过两种方式创建：一种为非根系统RXW管理员直接登录进行创建，另一种为由根RXW管理员登录后进入非根VSYS进行创建。
• 根系统管理员登录后，进入根VSYS，可以切换到非根VSYS并对该非根VSYS进行配置。
• 非根系统管理员登录后，进入到该非根VSYS，不能进入根VSYS。
• 每个VSYS的管理员名称仅在本VSYS中唯一，两个不同VSYS中可以有相同名称的管理员，登录时，必须在用户名中指定所属VSYS，格式为“vsys_name\admin_name”，如果不指定所属VSYS，默认为根VSYS。

下表为VSYS管理员的详细权限列表：

VRouter、VSwitch、安全域和接口

VSYS中的VRouter、VSwitch、安全域和接口对象具有专有和共享属性。具有专有属性的对象称为专有对象；将具有共享属性的对象经过相关配置后即成为共享对象。专有对象和共享对象有如下特征：

• 专有对象：专有对象专属于某个VSYS，不可以被其它VSYS引用。根VSYS和非根VSYS中均可包含专有对象。
• 共享对象：共享对象可被多个VSYS共享。共享对象只能属于根VSYS，并且只能在根VSYS中进行配置；非根VSYS只能引用共享对象，不能对其进行配置。共享对象的名称必须全局唯一，任何一个VSYS中的对象都不可以与同类共享对象重名。

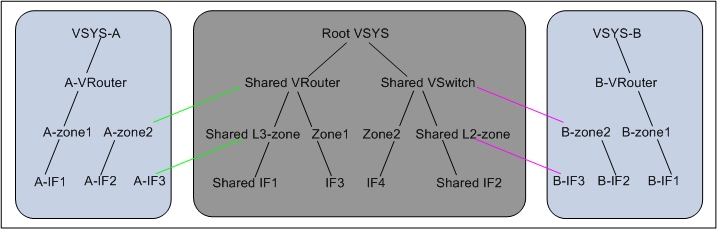

VSYS中专有及共享的VRouter、VSwitch、安全域和接口对象之间的引用关系如下图所示：

如上图所示，系统中包含三个VSYS：根VSYS（Root VSYS）、VSYS-A和VSYS-B。根VSYS中包含共享对象和专有对象，共享对象包括共享VRouter（Shared VRouter）、共享VSwitch（Shared VSwitch）、共享三层安全域（Shared L3-zone）、共享二层安全域（Shared L2-zone）和共享接口（Shared IF1和Shared IF2）。

VSYS-A和VSYS-B中只包含专有对象，但其专有对象可以引用根VSYS中的共享对象。比如，VSYS-A中的安全域A-zone2引用根VSYS中的Shared Vrouter；VSYS-B中的接口B-IF3引用根VSYS中的Shared L2-zone。

共享VRouter

共享VRouter中可以包含根VSYS中共享以及专有的三层域。将具有共享属性的三层域绑定到共享VRouter中，该域即成为共享域。

共享VSwitch

共享VSwitch中可以包含根VSYS中共享以及专有的二层域。将具有共享属性的二层域绑定到共享VSwitch中，该域即成为共享域。

共享域

共享域分为二层共享域和三层共享域，二层共享域需要将具有共享属性的域绑定到共享VSwitch，三层共享域需要将具有共享属性的域绑定到共享VRouter。共享域可以包含根VSYS和非根VSYS中的接口。所有功能域（如HA功能域）不可共享。

共享接口

将根VSYS中的接口绑定到共享域以后，该接口自动变为共享接口。

创建接口

只有根系统RXW管理员才能创建或者删除接口。接口及其子接口的创建和删除必须在同一个VSYS下进行。
