例2：VSYS在二层流量转发中的应用（通过共享VSwitch）

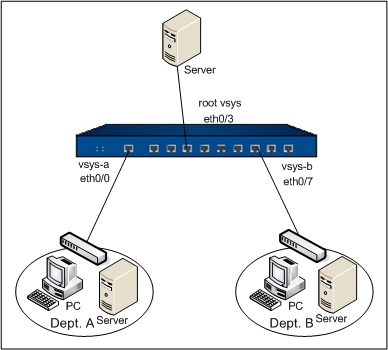

设备为某企业提供服务。其中，部门A使用VSYS-a，部门B使用VSYS-b。端口ethernet0/0为VSYS-a的专有接口，端口ethernet0/7为VSYS-b的专有接口。部门A和部门B共享端口ethernet0/3，并通过该接口访问企业内部某服务器。组网图如下：

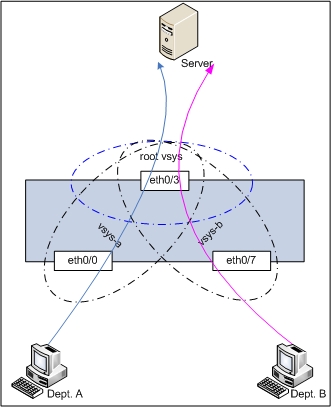

通过创建共享VSwitch和相应的安全策略实现二层流量转发，逻辑示意图如下：
请按照以下步骤进行配置：
第一步：配置根VSYS的端口ethernet0/3。
- 从页面左侧导航树选择并点击“配置
网络网络连接”，进入网络连接配置页面。
- 点击接口列表中ethernet0/3相对应的『编辑』按钮，弹出<接口配置>对话框。具体配置信息如下：
- 点击『确定』按钮保存所做配置。
第二步：创建VSYS-a和VSYS-b，并配置根VSYS的VSwitch1为共享VSwitch、l2-trust安全域为共享安全域。
- 从页面左侧导航树选择并点击“配置网络虚拟系统”，进入虚拟系统配置页面。
- 点击列表左上角的『新建』按钮，弹出<配置>对话框。配置如下：
- 名称：vsys-a
- 接口绑定：在<可选项目>列表中选中ethernet0/0，点击『物理导入』按钮
- 配额：从下拉菜单中选择default-vsys-profile
- 点击『确定』按钮保存所做配置。
- 点击列表左上角的『新建』按钮，弹出<配置>对话框。配置如下：
- 名称：vsys-b
- 接口绑定：在<可选项目>列表中选中ethernet0/7，点击『物理导入』按钮
- 配额：从下拉菜单中选择default-vsys-profile
- 点击『确定』按钮保存所做配置。
- 点击列表左上角的『共享配置』按钮，弹出<共享配置>对话框。
- 在『虚拟交换机』标签页，选中VSwitch1并点击『共享』按钮。
- 在『安全域』标签页，选中l2-trust并点击『共享』按钮。
- 点击『关闭』关闭<共享配置>对话框。
第三步：配置VSYS-a。
- 从页面左侧导航树选择并点击“配置网络虚拟系统”，进入虚拟系统配置页面。
- 在VSYS列表中点击VSYS-a，进入VSYS-a虚拟系统页面并配置VSYS-a。
- 从VSYS-a页面左侧导航树选择并点击“配置网络网络连接”，进入网络连接配置页面。
- 点击右栏『虚拟交换机』，在<虚拟交换机列表>窗口点击『新建』按钮，弹出<虚拟交换机配置>对话框。
- 在<虚拟交换机名称>文本框中输入“2”，并点击『确定』按钮保存所做配置。新创建的vswitch2出现在VSwitch列表中。
- 点击安全域列表中的『新建』按钮，弹出<安全域配置>对话框。具体配置信息如下：
- 安全域名称：a-l2
- 类型：二层安全域
- 虚拟交换机：vswitch1
- 点击『确定』按钮保存所做配置。
- 点击接口列表中ethernet0/0相对应的『编辑』按钮，弹出<接口配置>对话框。具体配置信息如下：
- 点击『确定』按钮保存所做配置。
- 从VSYS-a页面左侧导航树选择并点击“配置安全策略”，进入策略页面。
- 点击列表左上方的『新建』按钮，弹出<策略配置>对话框。具体配置信息如下：
- 源安全域：a-l2
- 目的安全域：l2-trust
- 源地址：Any
- 目的地址：Any
- 服务簿：Any
- 行为：允许
- 点击『确定』按钮保存所做配置。
第四步：配置VSYS-b。
- 从页面左侧导航树选择并点击“配置网络虚拟系统”，进入虚拟系统配置页面。
- 在VSYS列表中点击VSYS-b，进入VSYS-b虚拟系统页面并配置VSYS-b。
- 从VSYS-b页面左侧导航树选择并点击“配置网络网络连接”，进入网络连接配置页面。
- 点击右栏『虚拟交换机』，在<虚拟交换机列表>窗口点击『新建』按钮，弹出<虚拟交换机配置>对话框。
- 在<虚拟交换机名称>文本框中输入“3”，并点击『确定』按钮保存所做配置。新创建的vswitch3出现在VSwitch列表中。
- 点击安全域列表中的『新建』按钮，弹出<安全域配置>对话框。具体配置信息如下：
- 安全域名称：b-l2
- 类型：二层安全域
- 虚拟交换机：vswitch1
- 点击『确定』按钮保存所做配置。
- 点击接口列表中ethernet0/7相对应的『编辑』按钮，弹出<接口配置>对话框。具体配置信息如下：
- 点击『确定』按钮保存所做配置。
- 从VSYS-b页面左侧导航树选择并点击“配置安全策略”，进入策略页面。
- 点击列表左上方的『新建』按钮，弹出<策略配置>对话框。具体配置信息如下：
- 源安全域：b-l2
- 目的安全域：l2-trust
- 源地址：Any
- 目的地址：Any
- 服务簿：Any
- 行为：允许
- 点击『确定』按钮保存所做配置。
