链路负载均衡功能配置举例

本节介绍一个入站链路负载均衡功能的配置举例。

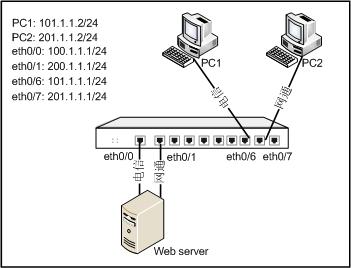

设备的ethernet0/6和ethernet0/7两个接口分别连接电信和网通的两条线路。配置入站链路负载均衡功能后，设备对电信用户发送的DNS请求返回电信ISP静态地址簿中所对应的IP地址，对网通用户所发送的DNS请求返回网通静态ISP地址簿中所对应的IP地址。组网图如下图所示：

请按照以下步骤进行配置：

第一步：配置ISP信息。

  1. 从页面左侧导航树选择并点击“配置网络路由”，进入路由配置页面。
  2. 在<ISP信息>标签下，点击列表左上方的『新建』按钮，弹出<ISP配置>对话框。
  3. 在<ISP配置>对话框做如下配置：
  4. 点击『添加』按钮将ISP配置文件添加到ISP子网列表。
  5. 击『确定』按钮保存配置并关闭对话框。
  6. 重复上述步骤创建下一条ISP信息：

第二步：启用SmartDNS功能并配置SmartDNS规则表。

  1. 从页面左侧导航树选择并点击“配置网络链路负载均衡”，进入链路负载均衡页面。
  2. 在<入站负载均衡>标签下，点击『启用SmartDNS』按钮（如果SmartDNS功能已启用，请忽略此步）。
  3. 点击页面左上方的『新建』按钮，弹出<域配置>对话框。
  4. 在<域配置>对话框进行如下配置：
  5. 点击『添加』按钮将新建的SmartDNS规则添加到规则表。
  6. 重复4-5步创建下一条SmartDNS规则：
  7. 击『确定』按钮保存配置并关闭对话框。

此时PC1请求域名www.test.com，设备会返回电信的IP地址100.1.1.2；PC2请求域名www.test.com，设备会返回网通的IP地址200.1.1.2。
